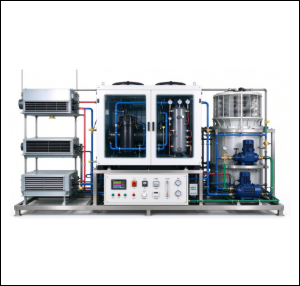

نظام تدريبي لمبردات التبريد بالماء

نوع النظام: وحدة تدريبية لمبردات التبريد بالماء، تتضمن مبردًا ووحدة معالجة هواء أو وحدة لفائف مروحة نهائية ودائرة تبريد وأجهزة قياس.

يمكن توريد هذه الوحدات على شكل تجميعات متصلة، يُركّبها المُقدِم للعرض باستخدام مكونات مستوردة بشكل منفصل؛ ولا يشترط تركيبها من قِبل شركة مصنّعة واحدة.

المبرد: R-134a، أو R-407C، أو R-513A، أو R-1234ze، أو أي مبردات أخرى ذات إمكانية استنفاد الأوزون تساوي صفرًا (ODP) وغير خاضعة للقيود المفروضة بموجب بروتوكول مونتريال. لا يُسمح باستخدام R-22 أو أي هيدروكلوروفلوروكربونات (HCFCs) أخرى. وإذا كان R-22 مدرجًا في كتالوج المنتج القياسي للمُقدِّم، فيجوز إعادة تصميم نفس المنتج باستخدام مبرد مسموح به، شرط تقديم تأكيد كتابي من الشركة المصنِّعة. ويجب تحديد نوع المبرد المورَّد في العرض السعري.

ضاغط المبرِّد: محكم الإغلاق، وبحد أدنى قدرته ١ حصان (٠٫٧٥ كيلوواط)

نوع المكثف: مبرَّد بالماء: من النوع الأسطواني-الأنبوبي، أو الأنبوبي داخل الأنبوب، أو اللوحي. ويجب تحديد نوع البنية بدقة في وثائق المناقصة.

معدل التدفق الدائري: لا يقل عن ١٫٧ متر مكعب/ساعة.

بنية المبخر: أسطوانية-أنبوبيّة، أو أنبوبيّة داخل أنبوب، أو لوحية. ويجب على المُقدِّم تحديد نوع البنية. ومعدل تدفق ماء التبريد: لا يقل عن ٢٫٤٤ متر مكعب/ساعة.

وحدات مروحة-ملف: لا تقل عن وحدتين لمروحة-ملف، ويجب أن يحدد المُقدِّم نوعهما، على أن تكون إحداهما مثبتة في السقف والأخرى قائمة على الأرض.

يجب أن تتطابق السعة مع تكوين التدريب وأن تستند إلى كتالوج منتجات الشركة المصنعة.

برج التبريد: الحد الأدنى للسعة ١٠٬٠٠٠ سعرة حرارية/ساعة؛ والقطر الأدنى ٦٨٠ مم؛ وقدرة محرك المروحة ≥ ١⁄٤ حصان؛ وقدرة مضخة برج التبريد ١⁄٢ حصان؛ وقدرة مضخة المياه المبردة ١⁄٢ حصان.

لوحة التحكم: لوحة تحكم تلقائية مزودة بوظائف أمان: تحكم بالضغط العالي (HPC)، وتحكم بالضغط (PPC)، وثرموستات مقاوم للتجمد.

يجب أن تشمل نقاط قياس جمع البيانات على الأقل منافذ شفط وطرد الضاغط، ومداخل ومخارج المكثف، ومداخل ومخرج وحدة التوسع، ومخرج المبخر، ومداخل ومخرج المياه المبردة، ومداخل ومخرج المكثفات، ودرجة حرارة الجو المحيط. ويجب تحديد عدد وأنواع وأماكن أجهزة الاستشعار بشكل واضح.

الواجهة: واجهة شبكة سلكية أو واجهة USB متصلة بالجهاز الرئيسي.

البرنامج متوافق مع نظام التشغيل ويندوز ١٠‏/١٫١ بمعمارية ٦٤ بت.

مصدر الطاقة: ثلاثي الطور ٣٨٠–٤١٥ فولت‏/٥٠ هرتز (وحدة المبرد)؛ أحادي الطور ٢٢٠ فولت‏/٥٠ هرتز (وحدة ملف التبريد بالمروحة).

وظائف البرنامج: عرض رسم بياني مولير أو رسم بياني ضغط-إنثالبي (P-H)؛ تسجيل البيانات؛ التحكم عبر الشبكة؛ العرض البياني الفوري؛ الطباعة.

الشهادات المضمنة: سي إي (CE) وآيزو (ISO).
